σχέδιο σχεδίου μπαταριών λίθιου 3.7V 5000mAh για το κράνος αστυνομίας

σχέδιο σχεδίου μπαταριών λίθιου 3.7V 5000mAh για το κράνος αστυνομίας

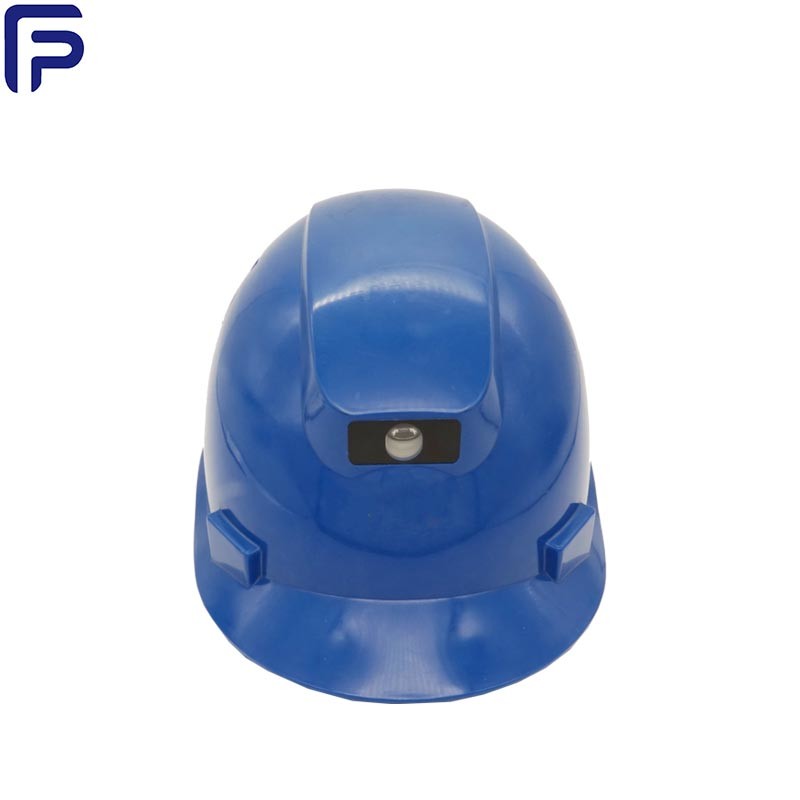

Το κράνος αστυνομίας είναι μια συσκευή για τους δημόσιους υπαλλήλους για να καταγράψει τα ατυχήματα και τις επιτόπιες δραστηριότητες επιβολής νόμου. Έχει τις διάφορες λειτουργίες όπως η μέτρηση απόστασης, η επικοινωνία, η φωτογραφία, ο προσδιορισμός θέσης, και η ακουστική καταγραφή, η οποία βελτιώνει πολύ την αποδοτικότητα εργασίας των υπο--ανώτερων υπαλλήλων. Το κράνος χρησιμοποιεί μια πολυμερή λίθιο-ιονική μπαταρία με έναν υψηλό παράγοντα ασφάλειας, ο οποίος μπορεί να παρέχει τη συνεχή, σταθερή, αξιόπιστη και εξαιρετικά-μακριά παροχή ηλεκτρικού ρεύματος στη συσκευή.

1. Απαιτήσεις σχεδίου για τις εφεδρικές μπαταρίες για τον εξοπλισμό κρανών αστυνομίας

   Αυτή η λύση χρησιμοποιεί μια πολυμερή μπαταρία με την υψηλής ενέργειας αναλογία πυκνότητας και το υψηλό σύστημα ασφάλειας. Το κοχύλι αποτελείται από το αλεξίπυρο υλικό βαθμού ul-94V0 ABS+PC, και η υπερηχητική αδιάβροχη διαδικασία συνελεύσεων χρησιμοποιείται. Η μπαταρία έχει τον αδιάβροχο βαθμό IPX1.

 1) Απαιτήσεις σχεδίου για τα πρότυπα μπαταριών λίθιου:  πολυμερής λίθιο-ιονική battery1S1P το /3.7V/5AH/ 500Cycle ζωή

 2) Απαιτήσεις σχεδίου του μέρους κυκλωμάτων:

     1、 πέρα από την προστασία δαπανών: 4.300±0.050V

     2、 πέρα από την προστασία απαλλαγής: 2.800±0.075V

     3、 πέρα από την τρέχουσα προστασία: 4-8A

     εσωτερική αντίσταση 4、: VC=4.2V, RDS ≤80mΩ

     τρέχουσα κατανάλωση 5、: ≤6uA

     θερμοκρασία δαπανών 6、: 0-45℃

     θερμοκρασία απαλλαγής 7、: - 20-60℃

2.Design σχέδιο της εφεδρικής μπαταρίας για τον εξοπλισμό κρανών αστυνομίας

1) PCM

Εάν ένα κύκλωμα προστασίας σχεδιάζεται για ένα επανακαταλογηστέο μεγάλης χωρητικότητας πακέτο μπαταριών, λόγω των χημικών χαρακτηριστικών η ίδια της μπαταρίας λίθιου, είναι απαραίτητο να παρασχεθούν οι λειτουργίες προστασίας όπως η υπερτίμηση, overdischarge, το βραχυκύκλωμα, overcurrent και το overtemperature για να αποφύγει τους κινδύνους όπως το κάψιμο και η έκρηξη.

2)Ολοκληρωμένο κύκλωμα προστασίας

Το διπλό σχέδιο σχεδίου λειτουργίας προστασίας ολοκληρωμένου κυκλώματος επιλέγεται για να ελέγξει τα κύτταρα μπαταριών σε απευθείας σύνδεση με τις λειτουργίες όπως η υπερτίμηση, overdischarge, overcurrent, και το βραχυκύκλωμα. Κάνετε τα κύτταρα να εργαστούν σε μια ασφαλή, σταθερή και αποδοτική σειρά.

3)MOSFET

Διπλά MOSFETs επιλέγονται για να διαδραματίσουν έναν ρόλο μετατροπής στο κύκλωμα προστασίας, που καθιστά το κύκλωμα ασφαλέστερο.

4)PTC

Κυρίως σχεδιασμένος για τη δευτεροβάθμια λειτουργία προστασίας. Η PTC επανατοποθετήσιμη θερμική θρυαλλίδα έχει τις διπλές λειτουργίες overcurrent της προστασίας και της αυτόματης αποκατάστασης. PTC στο προϊόν μπαταριών μπορεί να αποτρέψει την υψηλής θερμοκρασίας απαλλαγή της μπαταρίας και το περιστατικό επισφαλούς υψηλής τάσης.

5)Κύτταρο: Ιονική μπαταρία πολυμερούς 955565P λίθιου

6)Πακέτο μπαταριών που συσκευάζει: πλαστική ηχιτική συσκευασία κοχυλιών.

7)Σχηματική αναπαράσταση σχεδίου

     8)Χάρτης πραγματοποίησης προϊόντων
